架設網絡之前，必須考慮網絡佈局，佈局決定了網絡的「配置」，亦同時影響了未來可添加的設備。中小企應仔細考慮佈局之相關配置，不單要考慮到目前所需要的網絡配件，亦應估計未來擴展所帶來的變化，這樣日後才不會因為改變網絡架構而有「牽一髮動全身」的困擾。

乙太網主要採用兩種佈局， 一種是星形，另一種是匯流排。以往星形結構的網絡配置成本較高，故大部分乙太網都採用匯流排，但匯流排網絡佈局的缺點在於傳輸速度低和維護不易，很多公司逐漸不再採用。反而星形布局所需要的設備材料如雙扭線，集線器及交換器的價格不斷下降，星形佈局結構漸漸成為了中小企所採用的方案。

確定了佈局結構之後，便要規劃如何佈線。好的佈線方法不但可以節省材料，還可以使線路更有條理，發生問題時亦容易解決。例如：有一個小型辦公室需要使用三台電腦，分別放在房間 A ， B 及 C 裡 ( 如下圖 ) 。根據這個例子的平面結構圖， 該選擇那一種佈線方式呢？

按照圖中的佈線方式，集線器應放在房間 B ，所以要製作三條網絡線，一條直接與房間 A 的電腦相連，另外兩條與房間 B 、 C 的電腦相連。

安裝網絡設備

首先在每一台電腦裡安裝網絡界面卡，接著將三條網絡線的 RJ- 45 接頭插入集線器。然後設定每一台電腦的網絡環境組態，例如 IP 位址，電腦名稱等等，最後測試網絡的可用性。

線槽除了可保護網絡線 外，還可以使網絡線看來較整齊美觀。一般的線槽背面都附有自黏膠帶，撕下來就可以讓線槽固定黏貼在牆面或地板上，相當方便。

佈線方式很簡單，只需要按照預先設計好的走線方式先將線槽黏貼固定 ( 注意線槽距離地面的高度為 20 公分 左右 ) 。如果牆壁有踢腳板設計，可以把線槽設於腳板上方，防止網絡線與地面接觸，達到防護與防潮的目的。

安裝好線槽後，就可以將網絡線放入線槽。用戶應預留一部份網絡線在線槽外，以預防日後移動電腦位置時，還有多餘的網絡線長度作後備。完成後，再蓋好線槽即可。

• 安裝網絡界面卡

網絡線鋪設好後，接下來就為每一台電腦安裝網絡界面卡，常見的網絡界面卡都屬於 PCI 規格。

如何將網絡卡安裝到電腦上：

網絡線鋪設好後，接下來就為每一台電腦安裝網絡界面卡，常見的網絡界面卡都屬於 PCI 規格。

如何將網絡卡安裝到電腦上：

步驟 1 ：關閉電腦的電源 ( 建議將電源插頭拔除 ) ，以防止觸電或主機板的待機電力損壞電子元件。接著打開機殼，卸除機背上的檔板。

步驟 2 ：將網絡界面卡檔板朝後，對準剛剛已經卸除的檔板所對應的空 PCI 槽插入網絡絡界面卡，並以螺絲固定位置。

步驟 3 ：蓋好機殼，從機背可以看好到安裝的網絡卡 RJ-45 連接埠。

注意：

現在有一些電腦的主機板已經內建網絡界面卡晶片，並且將連接埠直接附在主機板上。如果電腦的主機板有網絡卡連接埠，就可直接使用，無須另外購買網絡卡。

如果有測試儀器，建議先對網絡線進行測試，以確認接頭製作是否附合規定，佈線時有沒有造成網絡線損壞等。如果儀器的訊號接收端第 1 、 2 、 3 、 6 燈的號不亮，代表這幾條電線異常，網絡將無法正常通訊，需要重新製作接頭。

若無測試儀器，可直接開啟集線器與電腦的電源，此時集線器上與該電腦相連的連接埠、電腦上網絡界面卡連接埠的燈號也會亮起來，以確認在某程度上網絡線是正常的。

根據佈線時採用的連結形式，將所有的網路線兩端 RJ-45 接頭分別插入集線器與電腦的網絡卡連接埠。

步驟 1 ：

將鋪設好的網絡線的 RJ-45 接頭插入集線器的 RJ-45 連接埠時，將會聽到「喀」的一聲，表示連接成功。

在每一條網絡線貼上標籤，紀錄所連通的電腦，方便日後辨識。

步驟 2 ：

將網絡線的另一端插入電腦網絡界面卡的 RJ-45 連接埠中。

軟件之網絡設定

• 檢測網絡連接狀態

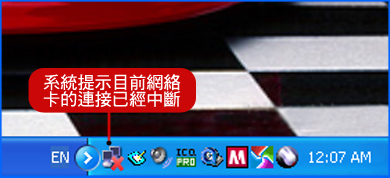

到目前為止，我們已經完成了所有區域網絡環境的實體架設，並且初步確認訊號連通正常。但網絡是否就能夠開始正常使用呢？電腦在插入網絡界面卡之後，網絡環境形成「網絡卡 – 網絡線 – 集線器」的連接，但是除非經過儀器測量，否則不能保証它們都暢通。除了前面提過以集線器的燈號判斷外，在 Windows XP 桌面的工作列上，有一個網絡連線狀態圖示，也會顯示「網絡卡 – 網絡線 – 集線器」的連接情況，當連接中斷時， 「工作列」的系統提示區就會呈現下圖所示狀態：

如果出現這種提示，應當再次檢網絡線路是否準備好 ( 例如集線器電源是否打開， RJ- 45 接頭是否會鬆脫等 ) 。

• 設定 TCP/ IP 通訊組態

確認網絡線路沒有問題後，接著要為所有電腦設定 TCP/IP 通訊組態，這是使用 Windows 作業系統必經的步驟，主要內容是決定電腦的 IP 位址。

要注意的是，每一台電腦的 IP 位址都是唯一的， 也就是說在同一區域網絡內不能有相同的 IP 位址出現。因此，在設定 IP 位址之前要先進行規劃，例如，指定房間 A 的電腦 IP 位址為 192.168.0.1 ， 其他兩台電腦分別採用 192.168.0.2 和 192.168.0.3. 。

除了設定 IP 位址外，還需要為網絡界面卡設定子網路遮罩，預設閘道位址， DNS 位址等資訊，各項設定的資料如下：

所有的電腦的子網路遮罩為： 255.255.255.0

預設閘道為： 192. 168.0.1

DNS 伺服器位址為： 168.95.1.1

步驟 1 ：

開啟房間 A 的電腦，進入 Windows XP Professional 作業系統。

點選 「開始」 鈕。

選擇控制台。

步驟 2 ：

如果您使用的是「類別目錄」，選擇「 網路和網路連線」，否則請跳往下一步 。

步驟 3 ：

步驟 4 ：

於「 網路連線」 視窗，以滑鼠右擊「 區域連線」 。

選擇「內容」。

步驟 5 ：

於「 區域連線 」內容視窗，選擇「一般」。

選擇 Internet Protocol (TCP/IP) 。

按下「 內容 」 鈕 。

步驟 6 ：

於 Internet Protocol (TCP/IP) 內容視窗 ， 選擇下列 IP 位址 。

輸入 IP 位址 192.168.0.1 ，子網路遮罩 255.255.255.0 ，預設閘道 192.168.0.1 。

選擇使用下列的 DNS 伺服器位址。

輸入 DNS 伺服器位址 168.95.1.1 。

完成後，點選「確定」按鈕。

現在已完成房間 A 的電腦設定，其它房間電腦的設定也應如此設定，要注意所採用的 IP 位址不能相同。

軟件之網絡測試

一般來說，設定好 TCP/IP 通訊協定，各台電腦就可以使用網絡傳輸資料。不過在使用過程中，可能會碰到許多不同的問題，例如有時可以正常使用區域網絡，有時卻無法使用等 。 Windows XP 提供了一個檢測的指令 PING.EXE ，這項指令可以從一台電腦向被檢測的電腦發送多個網絡測試數據包，如果對方收到測試數據包，會立即以回應封包回覆，以判斷網路是否暢通。

步驟 1 ：

點選「開始」鈕，點選「所有程式」，再點選「 附屬應用程式」中的「 命令提示字元」。

步驟 2 ：

於「 命令提示字元」 視窗，輸入 PING 192.168.0.2 ( 假設要測試的電腦是設定這個 IP 位址 ) ，然後按下「 ENTER 」 鍵。

步驟 3 ：

接著，電腦開始向 192. 168.0.2 目標電腦發送測試 數據 包 ， 如果顯示內容為 ： Reply From 192.168.0.2: bytes= 32 time < 1m s TTL= 128 則表示網 絡 暢通 ， 如果顯示 Request timed out 則表示測試 數據 包發出後 ， IP 為 192. 168.0.2 的電腦無法回應。

經過上述步驟後，就可以透過是否有回應封包來判斷網絡的狀態。

工作群組是區域網絡中的電腦邏輯劃分，例如：一家公司有 20 台電腦，系統管理員可以將這 20 台電腦分別加入三個部門的工作組，讓區域網絡中的電腦也有組織性。

SOHO 網絡電腦數量通常不多，指定工作群組意義不大，但這樣做還是可以讓檢視區域網路更方便一些。

指定電腦工作群組：

步驟 1 ：

點選「開始」鈕，然後再選擇「控制台」。

步驟 2 ：

如果您使用的是「類別目錄」，於「控制台」視窗選擇「 效能及維護」，否則請跳往下一步 。

步驟 3 ：

選擇「 系統」 。

步驟 4 ：

於「 系統內容 」視窗選擇「 電腦名稱 」。

點選「變更」鈕。

步驟 5 ：

選擇工作群組，輸入工作群組名稱，例如 SOHONET 。

點選「變更」鈕。
